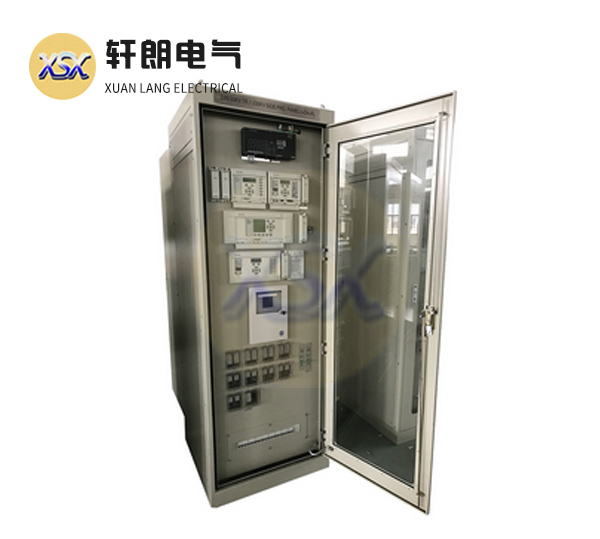

電力監控系統和變電所綜合自動化系統可實現變電所各種設備的控制、監視、聯鎖/閉鎖、電流、電壓、功率、電度的采集等功能。系統包括但不限于以下功能，發包人保留對系統功能進一步細化及修改的權力。各變電所綜合自動化系統可脫離綜合監控系統獨立運行。

（1）控制及操作功能

對變電所內斷路器、電動隔離開關、保護功能、自動裝置、保護定值等實現改變運行狀態的所內控制，或執行遠程控制命令。

變電所控制方式采用控制中心遠方操作/所內監控計算機或維護計算機集中操作/設備當?shù)夭僮魅?jí)控制方式。三級控制相互之間具有可靠的閉鎖，任何時刻斷路器只執行一個操作命令。

具有保護定值切換、保護功能投退的控制功能，但必須由具有系統維護工程師級別權限的人員通過密碼口令的輸入開放權限后方可進行。

（2）信息采集及處理功能

變電所綜合自動化系統采集變電所內各種裝置的遙信信息，包括位置遙信（雙位置）和保護遙信（單位置）。遙信信息在人機界面上實時刷新，以便操作員及時了解現場設備運行狀態。

位置遙信包括各種斷路器、隔離開關、接觸器等設備的合、分狀態，開關手車的工作、試驗、抽出位置狀態等。

保護遙信包括：各類保護跳閘動作、重合閘動作的啟動、出口、失敗等信息，分為事故遙信和預告遙信。事故遙信指使設備停電、停運的事故信號，預告遙信指不影響設備繼續運行的故障信號。

遙信點變位描述可按用戶要求定義，系統按遙信的類型分類定義變位描述，用戶也可進行自定義描述。

系統可定義給出變電所綜合自動化系統計算機節點的工作狀態、網絡運行狀態、通道運行狀態等虛擬遙信點。

（3）顯示和處理

（1）在顯示器上實時顯示供電系統及其設備的運行狀態，顯示器上開關符號的顏色：合閘為紅色，分閘為綠色。

（2）當系統發生正常變位時，主接線畫面中變位點顯示變位狀態，同時在顯示器報警畫面上顯示變位的詳細內容，包括對象、狀態及變位時間，同時根據需要發出語言告警。

（3）當發生事故跳閘時，主接線畫面相應的自動變位模擬開關閃爍，同時在顯示器報警畫面上顯示事故發生的詳細內容，包括：對象、性質、時間等。按閃光復歸鍵后模擬開關停止閃爍，顯示綠色。系統具有拓?fù)渲δ埽收贤ｋ姷牟糠肿詣?dòng)轉為灰色或其他指定的顏色。

（4）當發生預告報警時，在顯示器報警畫面上顯示詳細預告內容，包括對象、性質、發生時間等。

（4）數據采集和處理

系統采集本變電所內各類監測對象的交流相／線電壓、交流電流，零序電壓，零序電流，直流電壓，直流電流，有功、無功功率，諧波、功率因數，蓄電池電壓，變壓器溫度等電氣量。

遙測支持全數據采集，可以周期方式進行采集，也可以由電力調度中心手動召喚遙測。

（5）人機界面顯示及操作功能

人機界面是值班員日常監視、操作的主界面，由運行監控程序和其他輔助的模塊組成。主要提供如下功能：

1. 畫面顯示、值班員常用操作等功能。

2. 人機操作接口應提供窗口管理、畫面顯示以及操作等功能。

3. 在人機界面可進行相關程序啟動操作。

4. 對系統歷史數據進行查詢。

5. 系統可顯示供電系統圖、本變電所主接線圖、報警/預告畫面及其它畫面等。

（6）數據庫管理及統計報表功能

對各種采集的數據進行分類保存、歸檔、統計、調用等數據操作。系統配置歷史數據庫管理系統，對各類微機保護測控裝置所采集的遙信信息、遙測信息、報警信息、事件記錄信息、故障錄波信息、事故追憶信息等，根據系統的不同要求進行處理、存儲。

各種記錄(操作、事故、報警等)應可根據用戶要求按照對象、性質、時間等項目進行檢索，以便進行查詢和故障分析。

實現模擬量測量數據及開關跳閘次數等的日?qǐng)?bào)、月報、年報等統計報表。統計報表包括但不限于：定期報表、越/復限統計報表、事件記錄、操作記錄、報警記錄、設備檔案報表等。數據統計及報表可在線生成及修改。

（7）控制閉鎖功能

當現場供電設備故障時，引起相應開關跳閘，在故障復歸前則此開關控制命令的操作被自動閉鎖，人工解鎖后才能進行操作。

系統應具有完善的防誤操作功能。例如：掛地線操作，當進行該操作后即可實現對相關對象的閉鎖操作。

系統控制閉鎖包括自動閉鎖和手動閉鎖。定義被控對象時，可編輯輸入與之相關開關對象的閉鎖條件。

控制閉鎖功能可以人工投退，且可由用戶自定義。

（8）SOE事件記錄

SOE（事件順序）記錄用于分辨時間發生的先后順序（如故障跳閘的順序）。系統可以各種方式（按時間、事故源對象等）查詢、分析和打印SOE記錄。

系統應配置事件順序記錄功能模塊，此模塊能將各站的開關及繼電保護節點動作順序及時間記錄下來，供事后進行事故分析用。事件順序記錄的主要指標是動作時間分辨率，共分為兩類，即站內動作時間分辨率和站間動作時間分辨率。前者由遠方終端保證，后者則除遠方終端外還涉及全部系統的對時。

任何開關點均可以設置為SOE方式。通信控制器的SOE時標分辨率優于1秒。

事件順序記錄的內容不能被任何人、用任何方法進行修改。

（9）故障錄波數據讀取

當供電系統發生故障，保護裝置啟動保護功能，使故障線路的開關設備事故跳閘的同時，保護裝置自動進行故障錄波，并以每次故障為單位將故障錄波文件存放在當?shù)乇Ｗo(hù)裝置中。

用戶可按站號、序號將保護裝置內的故障錄波數據召喚顯示并存儲在監控工作站中，文件名以站號、序號和故障時間命名。文件的保存時間和數量只受硬盤容量限制。系統可以各種方式(按時間、按對象、按類型等)查詢、分析和打印故障錄波數據。

（9）冗余裝置自動切換功能

雙冗余的通信控制器、網絡交換機及通信通道采用熱備工作方式，主用設備發生故障時可自動切換到備用設備。

每臺通信控制器應配備雙網卡，實現網絡冗余。通信控制器應具備網絡故障的自診斷功能，當單網/單網卡故障時通信控制器應實現雙網的自動切換，而不應引起通信控制器之間的切換。

兩臺通信控制器按照通信端口熱備方式工作。當1#通信控制器對某一監控單元的主用端口退出運行時，2#通信控制器處于熱備狀態的對應端口投入運行，該端口的切換應不引起通信控制器對其它監控單元的主備端口切換。若1#通信控制器故障端口修復后具備正常工作條件，則該端口進入熱備用狀態。端口之間的切換也可以通過人機界面手動操作實現。切換過程中如發生狀態變位或報警信息，數據不應丟失。

（10）時鐘同步功能

電力監控系統應具有與控制中心通信時鐘系統對時功能。時鐘系統應實現對提供給電力監控系統的時間信號進行校時功能，電力監控系統應能反饋給時鐘系統接收到時間信號的功能，反饋信息具體內容，在設計聯絡會階段討論。變電所綜合自動化系統應具有與通信時鐘系統對時功能，并同時考慮與車站、場段綜合監控系統的后備對時。變電所綜合自動化系統可對其監控的智能設備進行軟件同步對時，同步對時間隔時間可調。對時精度毫秒級。

（11）報警功能

系統設備發生故障或異常時，自動發出各類預告/事故報警信號。

人機界面報警顯示：

供電系統設備或者變電所綜合自動化系統發生故障時，在變電所人機界面上自動推出報警畫面(畫面可由用戶自定義)。報警應該分為多級，不同級別的報警定義不同的顯示方式，如：一般性報警信息在報警列表采用高亮度或醒目顏色顯示，重要報警信息自動推出報警畫面(畫面可由用戶自定義)。報警發生后，值班員必須通過界面上的確認按鈕確認，否則，報警信息一直在列表頂端或者人機界面最前端。

控制信號盤音響報警：

控制信號盤配置電笛或者電鈴等音響報警裝置。當報警發生時，控制信號盤內的監控工作站驅動音響報警裝置發出報警信號，報警聲音分為事故、預告兩種類型，兩種類型的聲音應該有明顯區別。

報警音響可以通過人機界面復歸、手動復歸和自動復歸。用戶可以選擇其中一種或者多種復歸方式。

控制信號盤設置報警設備投入/退出/測試轉換開關。

（12）權限管理功能

系統在應用軟件退出及用戶登錄時均需要值班人員輸入相關的用戶名及密碼。

變電所綜合自動化可以與控制中心綜合監控系統、電力監控備用系統、車站控制室進行控制權限移交管理主要包括如下內容：

1. 權限移交標記的管理：默認位置、自動移交、手動移交、安全管理；

2. 追蹤標記過程；

3. HMI提供權限移交管理的操作界面；

4. 權限移交的授權對象：

5. 手動可授權的對象包括：

6. 單個可遙控設備；

7. 預先定義的成組可遙控設備；

8. 全站可遙控設備組成；

9. 自動移交功能的可被授權對象由全站可遙控設備組成。
